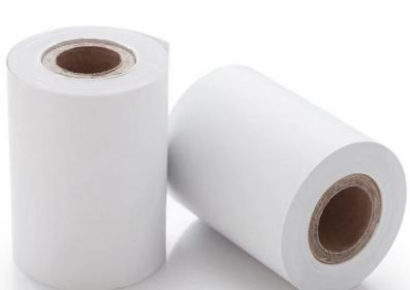

在电子制造、光学膜加工等场景中，武汉静电保护膜的使用十分普遍。很多人关注膜材的粘性、透光率，却常常忽略一个关键指标——瞬时剥离电压。它指的是保护膜从被贴物表面快速撕开的瞬间，接触面产生的静电放电现象，这股看似无形的电荷，往往是高精度元件、光学面板出现隐性损伤的隐形诱因。

　　不同材质的被贴物，对瞬时剥离电压的耐受能力差异很大。比如常见的康宁玻璃，表面结构相对稳定，撕膜产生的电压相对容易控制。而部分高精度光学玻璃，表面涂层对静电更为敏感，普通保护膜撕开时的瞬间电压甚至能达到2000V以上，远超多数高精度元器件的静电耐受阈值。

　　静电放电带来的损伤通常分为两类。一类是硬损伤，瞬间的高压直接击穿元件内部的纳米级氧化层，让电路直接出现短路或开路，产品当场失效。另一类是软损伤，不会立刻影响功能，但会在内部留下微观损伤点，随着后续使用中的温度变化、电流冲击，损伤区域会逐步扩展，导致出现难以排查的间歇性故障。很多生产线的隐性良率损失，都和这类不易察觉的软损伤有关。

　　想要降低瞬时剥离电压带来的风险，可以从几个实用方向入手。首先是膜材参数的筛选，优先选择表面电阻处于10^7-10^9Ωcm区间的产品，这类材料的电荷泄放速度更快，同等环境下撕开时产生的瞬时电压会更低。同时要确认膜材不含酰胺类爽滑剂等迁移性成分，避免在被贴物表面留下残留，影响后续工艺。

　　其次是贴合和撕膜的环境管控。将操作间的相对湿度维持在40%-60%之间，能大幅减少摩擦起电的概率。过于干燥的环境里，哪怕是普通的材料接触，都很容易积累大量静电荷。撕膜时尽量保持匀速平缓的动作，避免猛然快速拉扯，也能有效降低瞬间产生的静电峰值。

　　最后是日常检测环节的规范。可以参考相关行业标准，定期对入库的保护膜做静电衰减时间、剥离带电压的抽样测试，不要等到批量使用出现问题才回溯原因。对于CMOS芯片、光学显示面板这类高敏感被贴物，优先选用实测剥离静电压低于50V的保护膜，能大幅降低静电损伤的概率。

　　做好瞬时剥离电压的管控，不需要复杂的改造，只需要在材料选型、操作细节上多留意，就能减少很多不必要的产品损伤，让生产过程的稳定性得到提升。
